Um transformador de subestação é um componente crucial no sistema de distribuição de energia elétrica. Como fornecedor confiável de transformadores para subestações, entendemos a importância de um processo de instalação adequado. Neste blog vamos nos aprofundar nas etapas de instalação de um transformador de subestação, garantindo o melhor desempenho e segurança.
Preparação pré-instalação
Antes de iniciar a instalação de um transformador de subestação, há várias etapas preparatórias importantes que você precisa realizar:
1. Seleção do local
O primeiro passo é escolher um local apropriado para o transformador. Esta área deve ser bem ventilada para permitir a dissipação de calor do transformador durante a operação. Também deve estar em uma superfície plana e estável que possa suportar o peso do transformador. Além disso, o local deve estar longe de possíveis fontes de interferência, como áreas de tráfego intenso ou áreas propensas a inundações.
2. Medidas de segurança
A segurança deve ser sempre a principal prioridade. Certifique-se de que todo o pessoal envolvido na instalação esteja bem treinado e ciente dos protocolos de segurança. Forneça-lhes equipamentos de proteção individual (EPI) adequados, incluindo capacetes de segurança, luvas e óculos de segurança.
3. Equipamentos e Ferramentas
Reúna todos os equipamentos e ferramentas necessários para a instalação. Isso pode incluir um guindaste para içar o transformador, cortadores de cabos, chaves inglesas, testadores de isolamento e equipamento de aterramento. Certifique-se de que todos os equipamentos estejam em boas condições de funcionamento e calibrados, se necessário.
4. Inspeção do Transformador

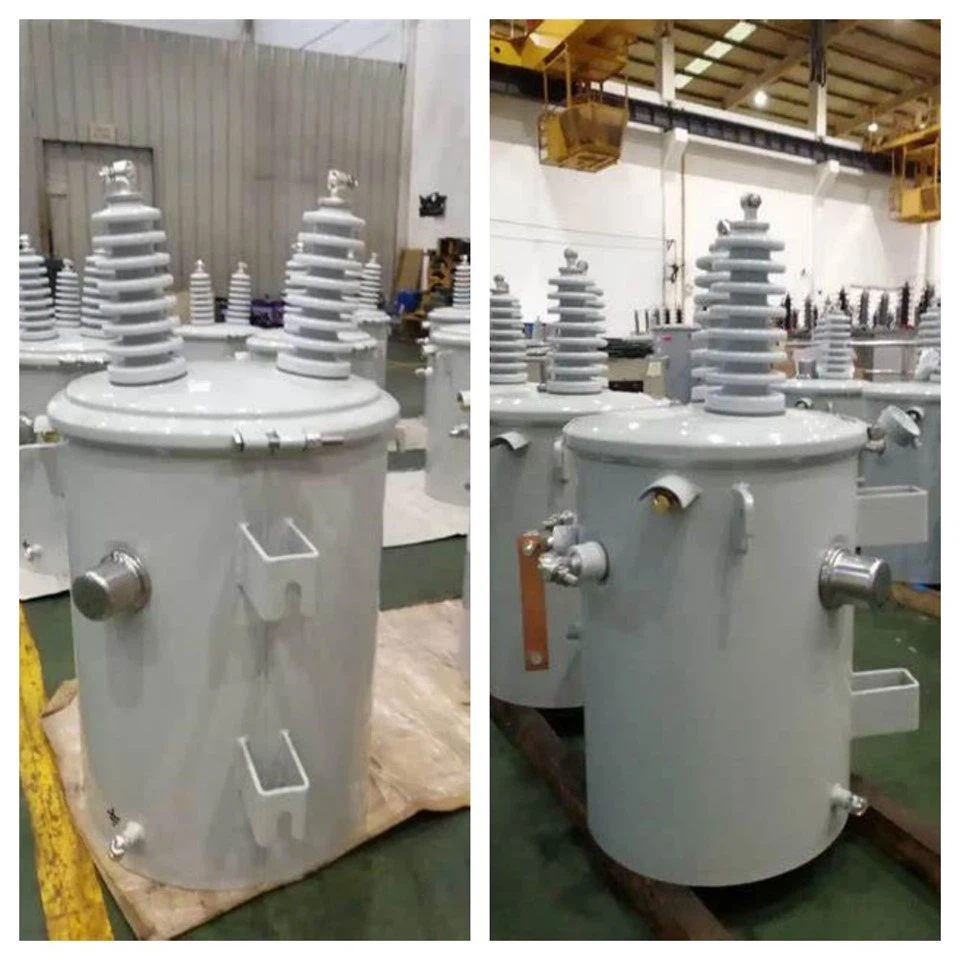

Inspecione cuidadosamente o transformador na chegada. Verifique se há danos visíveis, vazamentos ou sinais de corrosão. Verifique se o transformador é do tipo e especificação corretos de acordo com seus requisitos. Você pode consultar nossa gama deTransformador monofásico de 100 KvaeTransformador monofásico de 5 Kvapara entender as diferentes especificações disponíveis.
Etapas de instalação
1. Instalação da Fundação
Construa uma base adequada para o transformador. Esta fundação deve ser projetada para suportar o peso do transformador e de qualquer equipamento associado. As dimensões da fundação devem corresponder à base do transformador. Reforce a fundação com barras de aço, se necessário, e certifique-se de que esteja nivelada. Assim que a base estiver seca e firme, coloque almofadas de isolamento de vibração sobre ela, se necessário.
2. Colocação do transformador
Use um guindaste para levantar cuidadosamente o transformador e colocá-lo na fundação. Certifique-se de que o transformador esteja centralizado e alinhado corretamente na fundação. Verifique o nivelamento do transformador usando um nível de bolha. Se o transformador não estiver nivelado, poderá causar tensões desiguais nos componentes e afetar seu desempenho.
3. Conexão de Buchas
As buchas são usadas para trazer as conexões elétricas para dentro e para fora do transformador. Conecte as buchas de alta e baixa tensão aos cabos apropriados. Certifique-se de que as conexões estejam firmes e seguras. Utilize chaves dinamométricas para garantir que os parafusos estão apertados de acordo com as especificações corretas. Inspecione as buchas quanto a sinais de danos durante o processo de conexão.
4. Aterramento
O aterramento adequado é essencial para a segurança e o desempenho do transformador. Conecte os terminais de aterramento do transformador a um sistema de aterramento confiável. Este sistema de aterramento deve ter uma resistência baixa para garantir que quaisquer correntes de falta possam ser dissipadas com segurança no solo. Use condutores de cobre para aterramento e certifique-se de que todas as conexões estejam bem feitas.
5. Enchimento de óleo (se aplicável)
Para transformadores imersos em óleo, encha o transformador com o tipo e quantidade apropriados de óleo isolante. Antes de abastecer, filtre o óleo para remover quaisquer impurezas. Use uma bomba de enchimento de óleo adequada e tome precauções para evitar derramamentos. Monitore o nível do óleo durante o processo de enchimento e certifique-se de que atinge o nível correto conforme especificado pelo fabricante.
6. Instrumentação e Sistemas de Controle
Instale os sistemas de instrumentação e controle necessários para o transformador. Isso pode incluir sensores de temperatura, indicadores de nível de óleo e dispositivos de proteção contra sobrecorrente. Conecte esses sistemas ao painel de controle e certifique-se de que estejam funcionando corretamente. Teste os alarmes e as funções de disparo desses sistemas para garantir que eles possam proteger o transformador em caso de condições anormais.
7. Verificações finais
Após a conclusão da instalação, realize um conjunto final de verificações. Inspecione todas as conexões para garantir que estejam firmes e que não haja fios soltos. Verifique a resistência de isolamento do transformador usando um testador de isolamento. Isso o ajudará a identificar possíveis problemas de isolamento. Além disso, faça uma inspeção visual de toda a instalação para garantir que tudo está no lugar e que não há sinais de danos ou desalinhamento.
Personalização e suporte profissional
Em nossa empresa, não fornecemos apenas transformadores de subestação padrão, mas também oferecemosTransformadores de potência personalizadospara atender às suas necessidades específicas. Nossa equipe de especialistas pode fornecer aconselhamento e suporte profissional durante todo o processo de instalação. Entendemos que cada projeto tem seus desafios únicos e estamos comprometidos em trabalhar com você para garantir uma instalação bem-sucedida.
Considerações pós-instalação
1. Comissionamento
Terminada a instalação e concluídas as verificações, comissione o transformador. Isso envolve energizar o transformador e aumentar gradativamente a carga. Monitore o desempenho do transformador durante o comissionamento. Verifique se há ruídos, vibrações ou aumentos de temperatura incomuns. Se algum problema for detectado, interrompa o processo de comissionamento e investigue a causa.
2. Plano de Manutenção
Desenvolva um plano de manutenção abrangente para o transformador. A manutenção regular ajudará a prolongar a vida útil do transformador e garantirá sua operação confiável. O cronograma de manutenção pode incluir tarefas como amostragem e testes de óleo, testes de resistência de isolamento e inspeção de conexões.
Contate-nos para suas necessidades de transformador
Se você está procurando um transformador de subestação, nossa ampla gama de produtos e serviços profissionais pode atender às suas necessidades. Contamos com uma equipe dedicada a auxiliá-lo em todas as etapas, desde a seleção do produto até a instalação e manutenção. Se você precisa de um transformador monofásico padrão ou de um transformador de potência personalizado, estamos aqui para ajudar. Entre em contato conosco para iniciar o processo de aquisição e discutir como podemos apoiar o seu projeto.
Referências
- Sistemas de energia elétrica por Allen J. Wood e Bruce F. Wollenberg
- Engenharia de Transformadores: Design, Tecnologia e Diagnóstico por GK Dubey
